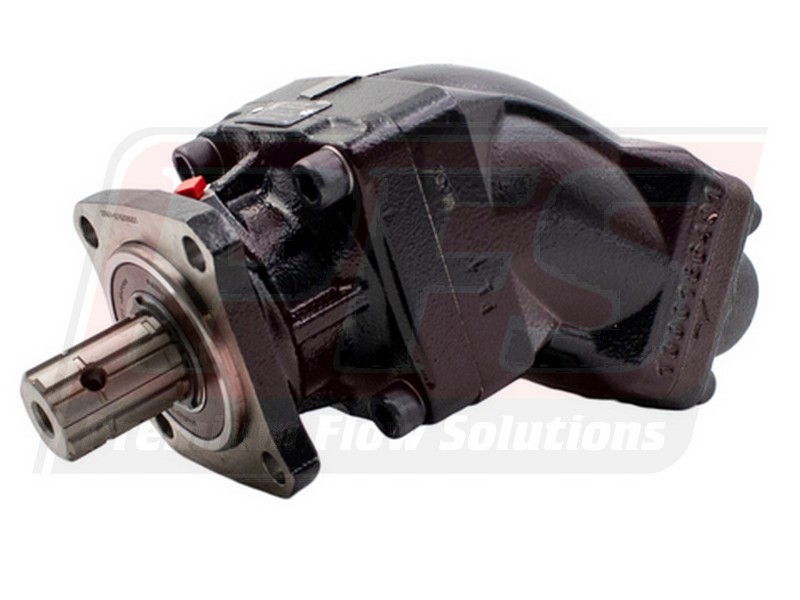

IPH klipna pumpa Fox 108 lit.
Monorotacijska klipna pumpa serije FOX s kompaktnim kućištem od lijevanog željeza. Dostupno u verzijama od 47, 64, 84 i 108 cm3,
Usisni i tlačni priključak na stražnjoj strani ( mijenjanje smjera vrtnje zakretanjem zadnje ploče za 180°), prirubnica s 4 pričvrsna otvora i osovinom DIN 5462 SE.
Maximalni kontinuirani tlak je 350 bar.
Maximalni vršni tlak je 400 bar.
Set se sastoji od:
– klipna pumpa serije 201FX108DSE
– papirnato brtvilo pumpe
– priključci za crijevo, adapteri i uprešane brtve potrebne za spajanje seta

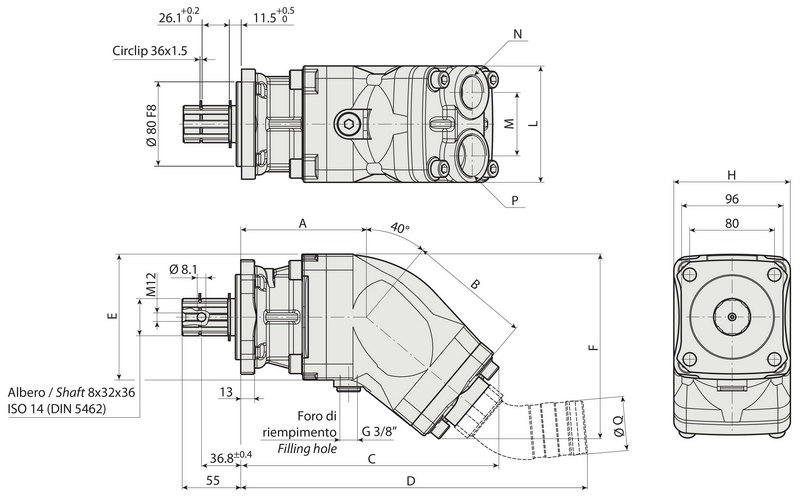

Dimenzije |
||
| E |
118 mm |
|
| F |
173 mm |
|
| G | 107 mm | |
| H | 110 mm | |
| L | 110 mm | |
| M | 60 mm | |
| Inlet Q | 51 mm | |
| A | 118 mm | |
| B | 128 mm | |
| C | 240 mm | |
| D | 328 mm | |
Tehničke karakteristike |
||
| Usis |
1 1/4″ |
|
| Tlak | 1 “ | |
| Protok |
107,70 cm3 |
|
| Težina |
13,5 kg |
|
Pritisak |
||
| Maximalni stalni radni pritisak |
350 bar |
|
| Maximalni vršni pritisak (P<= 0.1s) |
400 bar |
|
Brzina |
||
| Maximalna brzina (P<=20 bar) |
2000 n/min r.p.m. |
|
| Stalna radna brzina (<=P1) |
1500 n/min r.p.m. |
|
| Minimalna brzina (<=P2x0.5) (max 30s) |
300 n/min r.p.m. |
